| 加工定制：是 | 印刷颜色：单色 | 印刷面：平面 |
| 适用材质：布料 | 适用对象：布，靯类产品的印刷 | 操作方式：全自动 |
| 品牌：中国恒锦 | 型号：HS260PA全自动平面丝印机 | 印刷速度：0.1--4.6（m/min） m/min |
| 最大印刷面积（长×宽）：200*260（mm） mm | 承印物厚度范围：80（mm） mm | 工作台尺寸：200*260（mm） mm |
| 工作台纵横调节量：可调（mm） mm | 最大网框尺寸：350*500（mm） mm | 电源：220V |
| 外形尺寸：3600(L)x720(W)x1882(H)（mm） mm | 重量：560（kg） kg | 产品类型：全新 |
| 售后服务：终身维护 | 规格：350 |

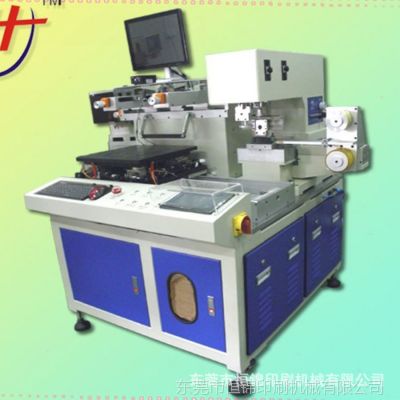

HS260PA全自动平面丝印机
(印饰品内包装)设计方案
一、 整体外观图
该印刷线采用***的PLC控制，人机介面全数控操作，提供多种功能设定，达到作业数据化、标准化、人性化之完善要求。创新的结构设计，配合的传动系统及导向系统，运行快速，稳定滑顺，定位精准，节省能源，自动上下料，***印刷质量，提高工作效率。
HS260PME主机 |
上料输送带 |
下料输送带
|
红外线干燥 |
上料装置 |
PLC+人机控制系统 |
整机外形尺寸3600(L)x720(W)x1882(H)
二、 主要参数
NO | 项目 | 参数 |
1 | 印刷面积 | 200mmx260mm |
2 | 网版尺寸 | 350mmx500mm |
3 | 套印精度 | ±0.5mm |
4 | 工件高度 | 80mm |
5 | 网版上下电机驱动 | 伺服驱动 |
6 | 印头左右电机驱动 | 步进驱动 |
7 | 速度调节 | 可调 |
8 | 功率 | 11Kw |
09 | 温度 | 0~160度可调 |
10 | 输送带速度 | 0.1~4.6M可调 |
11 | 输送带电机驱动 | 140w(配调速器) |
12 | 工作气压Mpa | 0.4~0.6Mpa |
13 | 工作周期 | 3S左右 |
14 | 定位方式 | 自动定位 |
15 | 机台结构 | 模块化(组合而成 ) |
16 | 产能 | 约1200PCS/小时 |
17 | 电源 | 220V 50/60Hz |
业务联系：189-225 25913 韩红梅.QQ：718391398
东莞市恒锦印刷机械有限公司
地 址：广东省东莞市虎门镇南栅第六工业区民昌路七巷12号
