| 搅拌机类型：多功能搅拌机 | 应用领域：印刷 | 物料类型：液-液 |
| 适用物料：化学品 | 动力类型：电动 | 布局形式：立式 |
| 品牌：恒锦 | 型号：多款可订做 | 搅拌方式：强制式 |
| 作业方式：连续作业式 | 搅拌鼓形状：圆盘型 | 每次处理量范围：出料1000-3000L（L） L |
| 装置方式：固定式 | 电机功率：20000（Kw） Kw | 生产能力：5000（L） L |
| 转速范围：150转/分（r/min） r/min | 料桶容量：5000（L） L |
一、 外觀圖…………………………………………………………...2
二、 電路圖…………………………………………………………...3
三、 技術參考與故障排除…………………………………………...3
四、 使用操作說明及註意事項……………………………………...4
五、 産品合格証……………………………………………………...5

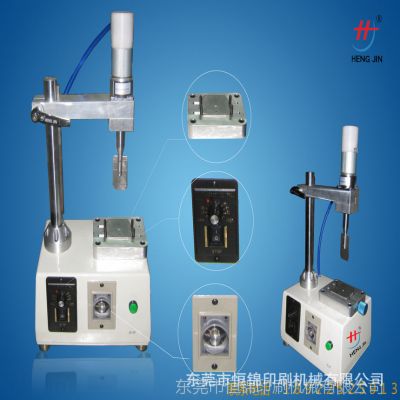

一、 電動油墨攪拌機外觀圖
二、油墨攪拌機電路圖
一、 技術參考與故障排除
產品性能：本產品採用的電機，可正反轉操作，速度均勻可調，攪拌刀可根據油墨桶的大小來調整位置，攪拌均勻，快速，是用於油墨攪拌的設備！
技術參考：
型號 | 電機功率 | 電器 | 齒輪比 | 電機變速 |
0~5KG | 120W | 調速器 | 1：9 | 150r/min |
5~15KG | 400W | 變頻器 | 1：5 | 300r/min |
10~20KG | 750W | 變頻器 | 1：5 | 300r/min |
故障排除：
故障現象：通電時電機主軸不轉動
排除方法：1、檢查調速器上面的輔助開關是否打開，1為開：0為關。
2、正反轉開關接觸不良，正反轉開關接觸不良時，會出現單方向轉動。
3、電源開關是否接觸良好。
4、特殊情況可與廠家聯繫。
二、 使用操作說明及注意事項
1、將本攪拌機平放在於平臺上，插上電源之前，請先檢查電壓是否為AC200V，確定無誤後方可插入電源插座，此時紅色電源指示等會點亮。
2、將欲攪拌之油墨放置於旋轉的固定夾上，若使用1KG之小塑膠罐時，另有輔助夾可供使用，確認油墨固定好之後方可方入攪拌刀。
3、開啟電源啟動開關，旋轉盤開始轉動，轉速為0~150轉/分，可依油墨性質自由選擇調節轉速。
4、本機亦有時間控制之裝置，使用可依油墨之粘度自由選擇控制攪拌時間。
5、油墨桶應放到座盤的規劃中心位置，使攪拌刀在油墨桶中心旋轉，這樣油墨就能很快攪拌均勻。
6、放好油墨攪拌桶後用手操作，旋轉一周，檢查攪拌刀是否會碰到桶，如碰到，請調整桶或攪拌刀的位置。
7、在使用正轉攪拌時，想變成反轉攪拌，應停機後再調正反轉旋鈕，這樣可延長電機的使用壽命。
備註：
a) 勿將機器置於潮濕、積水或近火源之地。
b) 機台外表亦應保持清潔。
c) 使用完畢後應將攪拌刀清洗乾淨。
二、
三、 六、產品合格證
電動油墨乳劑攪拌機
本產品在正常使用情況下保修一年
型號 | SU－208 |
攪拌容量 | 10L－20L |
時間控制 | 0－60分鐘 |
轉速 | 0－150轉/分 |
電源 | 220V 50HZ |
外箱機械尺寸 | L400×W400×H910mm |
保修：
感谢您选择我们公司的产品，您享有我司对本产品实行的一年免费保修服务。维修网点遍布全国各地哪里需要哪里去，我们在提供替换配件并通过远程协助来指导顾客自行维修；如还是达不到效果我们上门维修。对于超过保修期的我们仍然提供技术支持与维修指导，我们的机械永远是终身维护的
属下例情况，我们可能酌情收取配件成本费。
顾客未安要求或因操作、维护、运输不当而造成产品损坏或出现故障的；
