| 加工定制：是 | 印刷颜色：单色 | 印刷面：平面 |
| 适用材质：塑料 | 适用对象：电子 | 操作方式：全自动 |
| 品牌：中国恒锦 | 型号：HS-600平面丝印机 | 印刷速度：2600（m/min） m/min |
| 最大印刷面积（长×宽）：200*500（mm） mm | 承印物厚度范围：100（mm） mm | 工作台尺寸：200*260（mm） mm |
| 工作台纵横调节量：可调（mm） mm | 最大网框尺寸：300*450（mm） mm | 电源：220V |
| 重量：500（kg） kg | 产品类型：全新 | 规格：600 |
HS260PR/4T自动上下料转盘丝印机
外观图
联系人：韩红梅，电话：18922525913，QQ：718391398

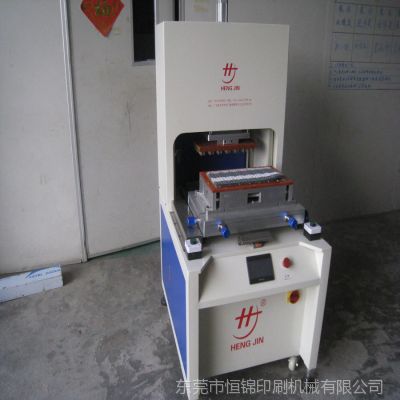

一、 整体外观图
该丝印机采用***的PLC控制，人机介面全数控操作，提供多种功能设定，达到作业数据化、标准化、人性化之完善要求。创新的结构设计，配合的传动系统及导向系统，运行快速，稳定滑顺，定位精准，节省能源，自动上下料，***印刷质量，提高工作效率。
|
工作台 可带吸气 (千分尺调节X、U及角度) |
四工位转盘 |
横动装置 电机+导轨导向 |
升降装置 电机+导轨导向 |
上料输送带 |
90度旋转机械手 |
下料输送带 |
PLC+人机控制系统 |
整机外形尺寸1280(L)x1690(W)x1560(H)
二、 主要参数
NO | 项目 | 参数 |
1 | 印刷面积 | 150mmx250mm |
2 | 网版尺寸 | 350mmx500mm |
3 | 套印精度 | ±0.03mm |
4 | 工件高度 | 80mm |
5 | 网版上下电机驱动 | 台湾 |
6 | 印头左右电机驱动 | 台湾 |
7 | 速度调节 | 可调 |
8 | 工作气压Mpa | 0.4~0.6Mpa |
9 | 工作周期 | 3S左右 |
10 | 定位方式 | 自动定位 |
11 | 机台结构 | 模块化(组合而成 ) |
12 | 产能 | 约2000PCS/小时 |
13 | 电源 | 220V 50/60Hz |
14 | 刮刀气缸 | SMC |
15 | 机械手 | 步进电机+气缸+吸盘 |
三、性能特点
1) 电机垂直升降设计，采用精密导轨导向快速稳静升降，保养简便，
耐长时操作，稳定精度高。创新结构，强固质轻，节省能源。
2) 左右印刷采用电机传动设计，精密导轨导向，运行快速，稳定滑
顺，定位精准
3) 转盘采用精密分割器(台湾原产)传动，电机驱动。
4) 换版/装框/定位简易快速，触摸屏操作大幅减少装夹时间、提升产能。
5) 人机介面全数控操作，提供多种功能设定，达到作业数据化、标准化、
人性化之完善要求。
6) 设有急停开关、安全复归及自动侦错警示，安全
丝印机简介
丝网印刷机是在平面或规则面上印刷文字与图案的机器。其工作的基本原理是：首先安装丝网印版（利用感光材料通过照相制版方法制作。使丝网印版上图文部分的丝网孔为通孔，而非图文部分的丝网孔堵住）。印刷时通过刮板的挤压，使油墨通过图文部分的网孔转移承印物上，形成与原稿一样的图文。
丝网印刷操作方便，因此广泛用与印染、电子、工艺美术、商业装潢、陶瓷装饰、出版印刷等行业。
丝印机典型应用领域
曲面印刷应用范围
广泛用于图形或扁形工件上进行曲面印刷图案如：杯子、电子产品、化妆品瓶、街头、笔杆、玩具、矿泉水瓶、洗发水瓶等
平面印刷应用范围
360或500以下行程平面丝印
一般适用于小幅面平面丝印、薄膜开关、不干胶标签纸等较轻型式精密丝印
500到700以下行程平面丝印
适用于陶瓷、花纸转移纸、上光、UV磨砂、电子电路板、玻璃、金属、不干胶等较大型精密印刷。
700到700以上行程平面丝印
适用于大平面丝网印刷：可应用塑料、五金电器外壳、玩具、户外广告、食品包装等较大型精密印刷。
适用系列
各种塑料、化妆品、包装盒、金属板、刻度板、压克力、电子产品、家庭用品、贴纸、皮革转印纸各种型态之杯子、桶子、玻璃、棒球棒、木板等。可在平、曲面物体上，作最美观及高品质效率的印刷。
功能特点：
1、微电脑控制各功能动作，自动化程度高，操作简单方便。
2、内设五位数自动计数器。
3、具有三角印刷功能，提高工作效率。
4、自动进行刮油、回油、离网、工作台升降等，既简便了操作，又***印刷质量的稳定。
5、印刷行程和速度可调，以满足不同的印刷要求。
6、自动平衡之油刀，***印刷压力均衡。
7、油刀座可用气动抬起，换网轻松方便。
8、工作台可进行上下、左右、前后及平面内角度的微调，网框可上下微调,调校方便、快捷。
