| 加工定制：是 | 型号：700宽覆膜机 | 覆膜宽度：700（mm） mm |
| 覆膜速度：1-8（米/分钟） 米/分钟 | 电热功率：90（Kw） Kw | 覆膜温度：130（℃） ℃ |
| 适用纸张：0.02-15MM | 机重：75（t） t | 外型尺寸：长1135*宽1000*高1360mm（mm） mm |
| 品牌：中国恒锦 | 电机功率：120W（Kw） Kw | 包装：长1135*宽1000*高1360mm |
| 类型：自动覆膜机 |
联系人：韩红梅，
电话：18922525913，QQ :718391398
一、 概述：
HJ系列复膜机体型轻巧，体积小，重量轻，操作简便。是一款适用于商业、办公、电脑喷绘、商标制作、印刷包装、电子等行业的冷裱用经济型复膜机。其复膜产品广泛，可对保护产品表面而进行的复膜，也可对产品的贴合而进行的压胶；产品包括如包装盒、广告画、吊牌挂牌、PVC标牌片、玻璃片、各类产品镜片、金属片、电子件表面等。
二、 主要性能特点：
1、 使用硬度适中的胶辊，压合力度均匀
2、 可进行上下双面进膜，也可选择单面进膜
3、 采用无级调速器调速
4、 有进退功能，能***在有需要时将产品倒退出来
5、 压力自动调节，复膜产品厚度可调
三、 技术参数：
|
|
|
|
|
|
型号 | HJ300-50A | HJ500-50A | HJ600-50A | HJ700-50A | HJ800-80A |
胶辊直径㎜ | φ50 | φ50 | φ50 | φ50 | φ80 |
包胶长度㎜ | 320 | 500 | 600 | 700 | 800 |
复膜宽度㎜ | 280 | 460 | 560 | 660 | 760 |
复膜速度m/min | 1~8 | 1~8 | 1~8 | 1~8 | 1~10 |
使用电源 | 220V | 220V | 220V | 220V | 220V |
功率（电机） | 40W | 40W | 60W | 90W | 120W |
重量kg | 38 | 55 | 62 | 75 | 86 |
平台宽度㎜ | 380 | 560 | 660 | 760 | 880 |
进料台长度㎜ | 410 | 410 | 410 | 410 | 310 |
出料台长度㎜ | 310 | 310 | 310 | 310 | 410 |
平台高度㎜ | 700 | 700 | 700 | 700 | 780 |
外形尺寸㎜ 长×宽×高 | 940×540×1050 | 940×720×1050 | 940×820×1050 | 940×920×1050 | 970×1050×1150 |
四、 型号说明：
HJ表示公司代码；
500表示胶滚长度；50表示胶滚直径；A为版本号

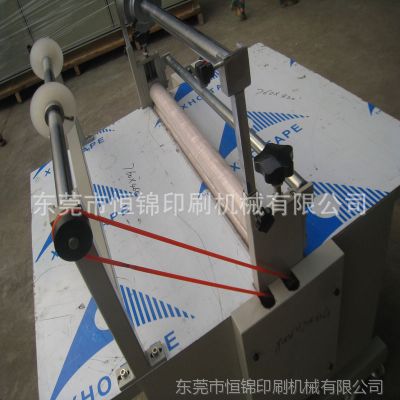

五、 结构说明：
六、 控制面板示意图及说明：
电源指示：插上电源插头后此指示灯亮；
调速器：速度的调节就是使用此调速器进行调速的；
调速旋扭：旋转此旋扭进行速度调节；
暂停开关：此开关只作电机的暂时停止作用，不能关闭电机电源；
方向：“停”旋转在此位置时电机电源关闭，电机停止工作；
方向：“顺”旋转在此位置时电机作顺向进料运转；
方向：“逆”旋转在此位置时电机作逆向退料运转。
电源的保险丝安装在电箱的底部，保险丝熔断后请在电箱底部找到保险座将保险丝更换，此简单型复膜机安装的保险丝规格为：220V，***。
七、 安装与操作调试：
1、 拆开外包装箱，除去包装保护膜，将复膜机水平固定在需要的位置，（强烈要求将复膜机设备放置在无尘车间里）调节脚杯（27）来调节复膜机的平衡。
2、 去除进料平台（20）和出料平台（9）上的保护膜和胶辊（19）上的包装纸，用干净抹布将胶辊（19）和工作平台（9）（20）处理开净。
3、 检查“方向”开关（7）是否在“停”的位置，如不在此位置请将其旋转在此位置。
4、 将电源插头（2）插到220V的电源插座上，将“暂停开关”打开为“－”，旋转调速旋扭（6）至30的位置，旋转“方向”开关至“顺”，电机开始作进料运转。至此步骤为新安装复膜机调试正常，即可进行正常的产品复膜了。
5、 用六角板手松开锁紧螺丝（15），取下上装膜轴（12），再松开卡膜锥顶（14）的锁紧螺丝（13）滑出一边的卡膜锥顶（14），将保护膜装入装膜轴（12）内，再将卡膜锥顶（14）推入装膜轴（12），将保护膜卡紧在装膜轴（12）的中间位置并锁紧卡膜锥顶（14）上的锁紧螺丝（13）；使保护膜的胶粘面朝向进料区放置回锁紧叉环（11）上，并将锁紧螺丝（15）锁紧到适当紧度，能使保护膜按需要的紧度转动。
6、 将保护膜粘贴在一件产品上，绕过上平衡滚（17）从复膜胶辊（19）进料处放入，用脚踏下脚踏开关（1），将方向开关（7）转至“顺”位置，把“暂停开关”打开为“－”（注：在不需要暂停的情况下，不要将“暂停开关”关闭），双手摆正产品，松开脚踏开关（1）让产品压进复膜滚里从出料平台出来，当产品***边缘进入复膜辊（19）时再踏下脚踏开关（1）使复膜辊（19）停止转动，再拿一件产品接着继续松开脚踏开关（1）让产品进入，在此同时对保护膜和产品进行调正直至保护膜很好的复到产品上。
7、 双面复膜时请按步骤5和6将保护膜装到下装膜轴（3）上，下保护膜的胶粘面向上，按上步骤进行调节产品的复膜。
8、 当保护膜在复膜的过程中发现有向一边走偏时，可调节手轮（10）至合适的松紧度和调节上平衡座（18）的上下位置至适当使保护膜走正，双面复膜时，下面的保护膜走偏则调节下平衡座（4）至适当使下保护膜走正；如果复膜的产品大于1㎜以上时也调节手轮（10）至合适位置以使产品能复膜。
9、 使用完毕后请将方向开关（7）旋转至“停”位置，将电源插头（2）从电源插座上拨下来。
八、 注意事项：
1、电源插座必须是接有地线的电源插座。
2、复膜的车间必须是无尘车间。
3、在复膜前必须将设备上和复膜胶辊上的尘埃完全去除。
4、在不必要的情况下请不要经常按动“暂停开关”，暂停不使用时请将方向开关旋转至“停”位置。即时暂停请用脚踏下脚踏开关。
5、必须长期***复膜设备的干净，每天每班都进行检查一次。
6、不能让刀片或锋利的物品接触复膜胶辊，否则会破坏复膜胶辊的平整度或完全破坏至不能使用。
7、不能让保护膜直接粘贴在复膜胶辊上。
8、切莫使用溶剂对胶辊进行抹试，只能使用酒精或白电油对胶辊进行清洁。
九、 维护与保养：
1、每天或定期检查复膜机的干净度，特别是胶辊和平台以入平衡滚的洁净；
2、转动轴处应定时加润滑油，以保转动可靠；
3、卡膜锥顶上的锁紧螺丝锁紧时不能用力过大，否则会破坏螺丝牙。
4、停机后应该及时去除粘在胶辊上的胶迹，以免下次使用时影响复膜质量，具体方法是用软布醮无水酒精擦拭，严禁用硬物括除。
5、复膜机在每天使用的情况下，每个月给传动链条加少量机油润滑一次，每半年清洗链条一次。
十、 售后服务与保修：
1、产品免费保修壹年，人为故障则应收取维修成本，终身跟踪维修服务。
2、产品出厂附件：六角匙两支，说明书一本。
3、在产品使用过程中出现故障请及时与本公司联系。
十一、电路原理图
电路原理图
注：脚踏开关是接在常闭触点上，也就是在使用时，踏下脚踏开关运转是停止的；如果需要踏下是运转，只需将脚踏开关接到常开触点即可。
